Klangfilm

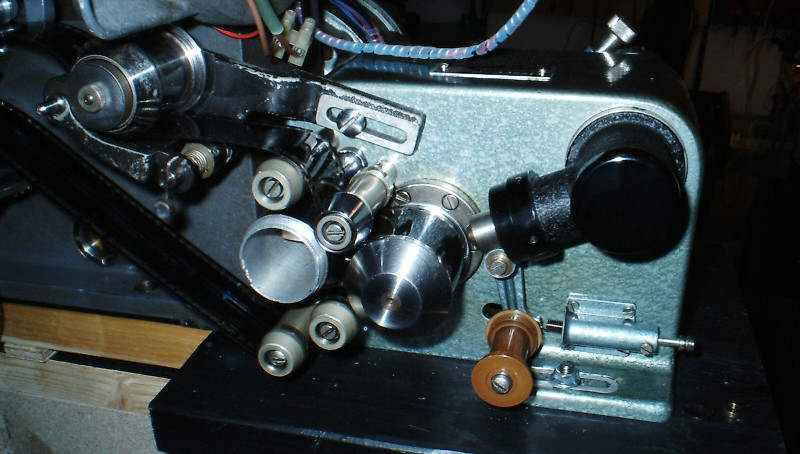

Das Tonlaufwerk Klangfilm Europa ist in seiner Grundform eines der ältesten überhaupt. Man findet es sehr häufig. Es passt an die meisten älteren Projektorköpfe. Die Tonlampe wird von der Rückseite her eingeschoben. Das Spaltbild wird über einen Spiegel umgelenkt (wie TK35). Das modulierte Licht wird über einen Leuchtstab in der Tonrolle zur Fotoröhre geleitet.

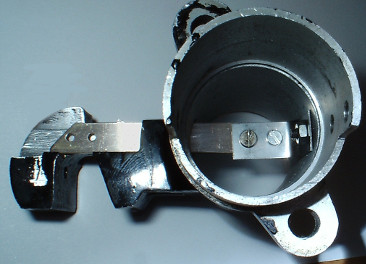

Hier wird jetzt ein Umbau auf stereo Ton gezeigt. Dazu wird der original Röhrenhalter ausgebaut vollständig zerlegt. Alles was mit der Röhre zu tun hat wird entfernt. Der Halter wird quer durchbohrt, die Bohrung mit einem Gewinde versehen M2,5 wie im folgenden Bild links gezeigt. Die eingesetzte Madenschraube dient später zur Querverstellung der Tonzelle. Danach wird ein Flachstück aus Messing im hinteren Tubus mit einer Blattfeder befestigt wie im Bild links gezeigt.

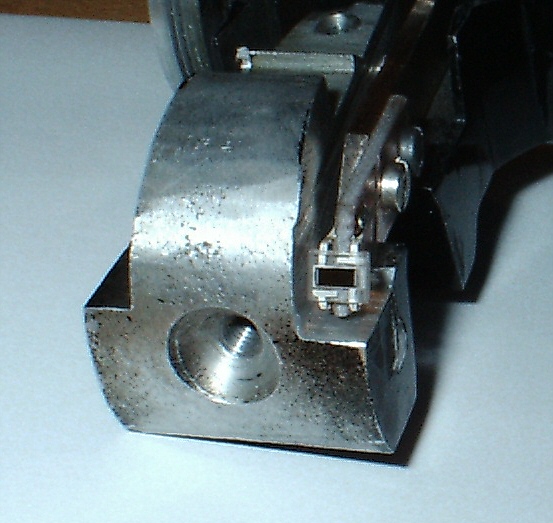

Die Blattfeder drückt den Messingstab gegen die Madenschraube. Somit kann mit der Schraube die Position exakt eingestellt werden. Am Ende des Messingstabes wird ein Träger aus FR4 Platinenmaterial angeschraubt. Darauf sitzt die Fotodiode. Dünne Kabel können auf die Platine gelötet und nach hinten geführt werden wie im Bild rechts gezeigt.

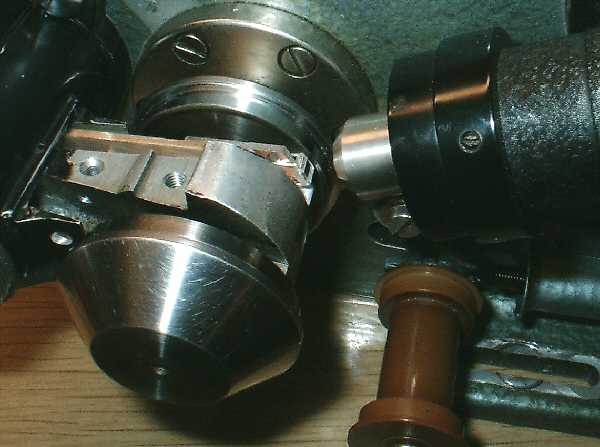

Langlöcher erlauben eine Verschiebung der Fotodiode nach vorn und hinten. Somit kann der minimal mögliche Abstand zum Film eingestellt werden. Das folgende Bild zeigt dern Träger fertig montiert und eingebaut. Die Fotodiode muss so weit zum Film hin geschoben werden, das die gerade nicht an der Tonrolle schleift. Dadurch erreicht man den minimalen Abstand.

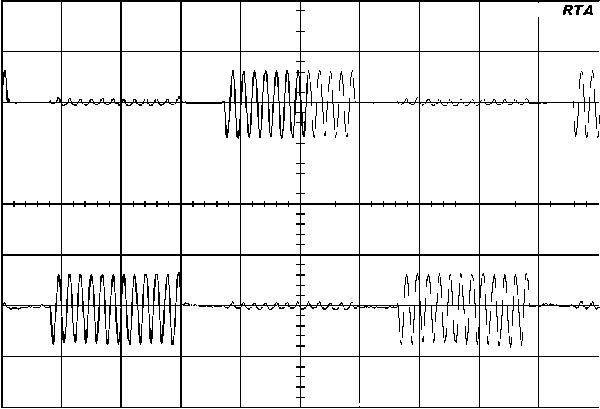

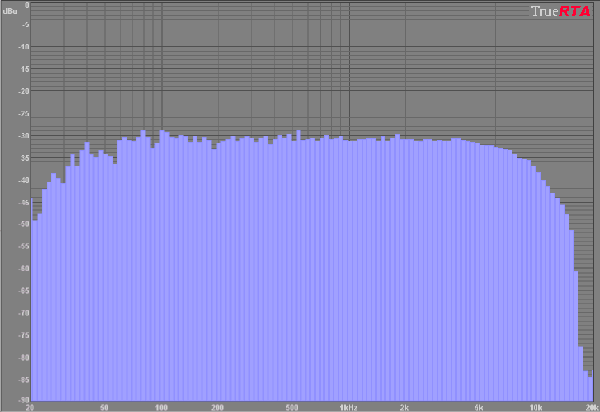

Nachdem die Verkabelung sauber bis zum Verstärker geführt wurde kann das Laufwerk eingemessen werden. Mit einem L-R Testfilm (CAT97) wird die horizontale Lage der Fotodiode eingestellt. Dazu dient die Madenschraube. Das folgende Bild zeigt das Signal des linken und rechten Kanals am Ausgang der Verstärkers. Die Fotodiode ist so einzustellen, dass das Kanalübersprechen minimal und gleich ist. Das Kanalübersprechen zeigt hier eine für diese Anordnung typische Grösse. Zuletzt wird noch der Frequenzgang gemessen mit CAT69P Pink Noise Testfilm. Die 3dB Grenzfrequenz liegt bei ca. 8kHz. Für ein Laufwerk dieses Alters ist das akzeptabel. Viel Spass beim Nachbauen.
