Kompaktverstärker

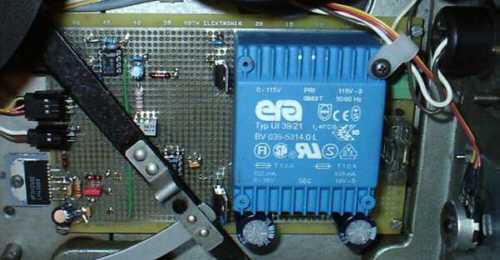

Insbesondere bei tragbaren Maschinen ist es wichtig, dass man einen kleinen einfachen Verstärker hat. Das folgende Modell ist recht preiswert, einfach nachzubauen und liefert brauchbare Ergebnisse. Es handelt sich um einen Monoverstärker mit symmetrischem Eingang, slit loss Korrektur und Endstufe für einen Lautsprecher.

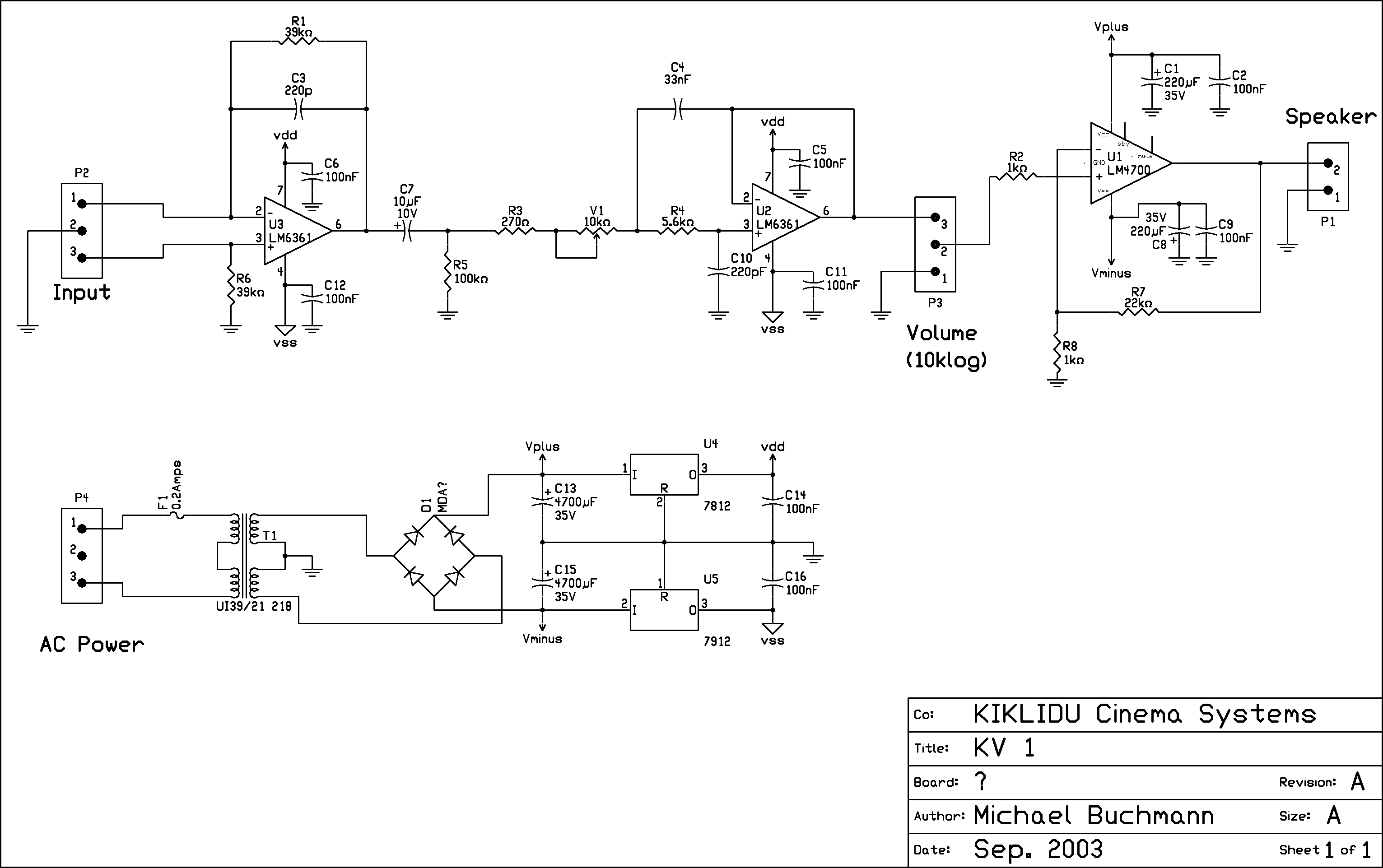

Die Schaltung ist schnell erklärt. Unten links ist das Netzteil bestehend aus Transformator, Gleichrichter und Regler. Die Schaltung wird mit symmetrischer Versorgungsspannung +/-12V betreiben.

Die Eingangsstufe ist quasi symmetrisch und hat einen Stromeingang wie sich das bei Fotodioden anbietet. Man beacht, dass die beiden Widerstände am Eingangsverstärker stets gleich gross sein, und gut matchen müssen. Sie sollten also auch vom selben Typ, am besten auch vom selben Gurt sein. Die folgende AC Kopplung entfernt den DC offset der Fotodiode. Danach folgt das Filter für die Schlitzverlust Korrektur. Die Endstufe ist ganz einfach aus einem Leistungs OP LM4700 aufgebaut. Dieser muss auf einem Kühlkörper montiert werden.
