Rotlicht Vorverstärker

Wird ein Projektor auf Tonabtastung mit einer roten Leuchtdiode umgebaut folgt daraus fast immer ein kleineres Audiosignal. Die Leuchtdioden sind nicht so hell wie die alte Glühlampe. Viele Kinoverstärker z.B. der bekannte CP50, können dies nicht komplett ausgleichen. Der Ton beibt zu leise. Dies kann durch einen kleinen Vorverstärker ausgeglichen werden.

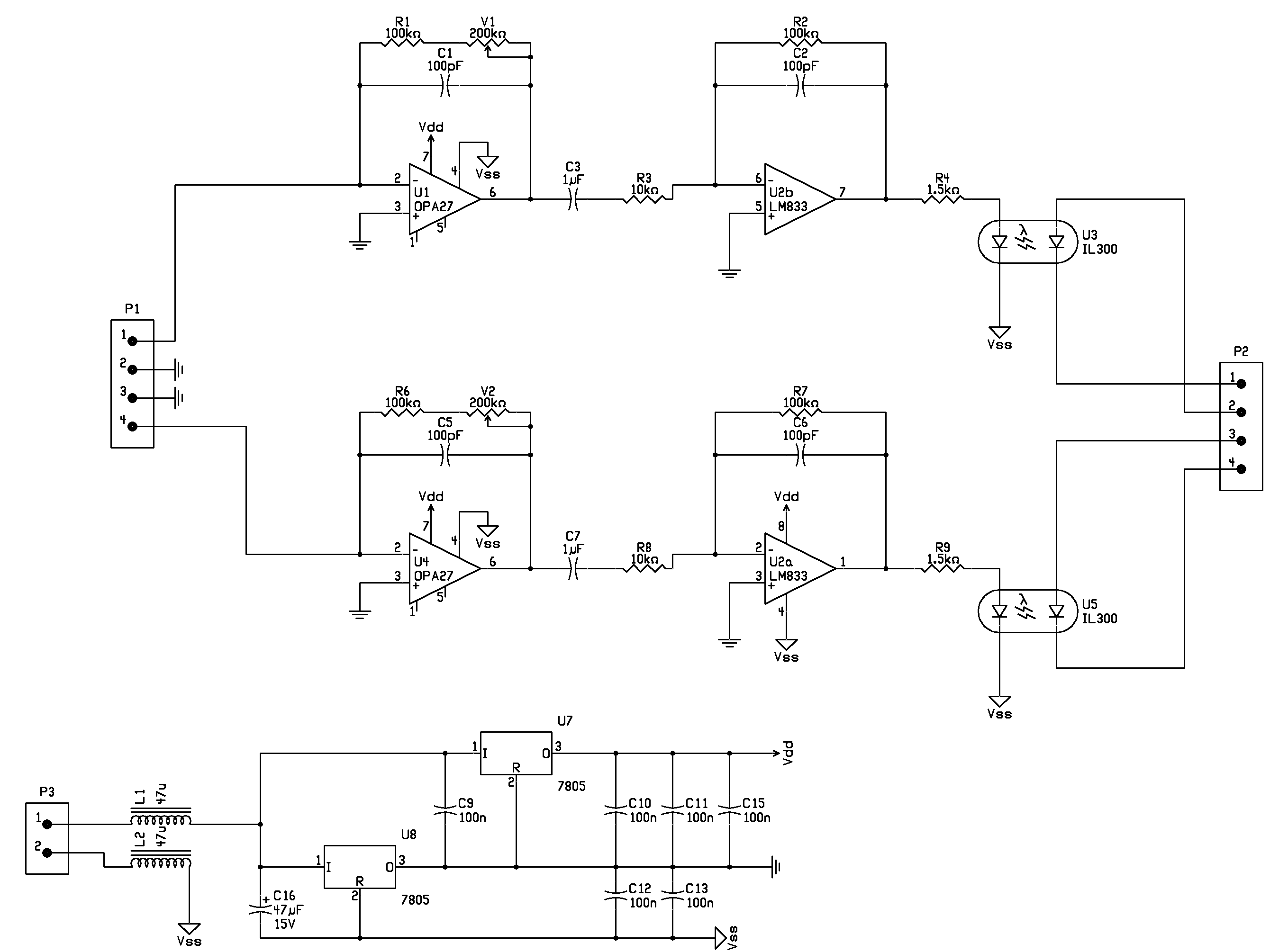

Hier jetzt eine Möglichkeit einen Verstärker zu bauen der den Pegelverlust durch die LED Abtastung ausgleicht. Das Bild zeigt einen Stereoverstärker. Der Strom der Fotodiode wird vom Operationsverstärker U1 in ein Spannungssignal gewandelt. C3 blockiert den DC Anteil und U2 treibt einen Optokoppler. Der Optokoppler hat auf der Ausgangsseite wieder eine Fotodiode. Das ergibt einen potentialfreien symmetrischen Ausgang der an jeden Kinoverstärker angeschlossen werden kann. Die Werte der Widerstände können im Einzelfall natürlich an die jeweiligen Gegebenheiten etwas angepasst werden. Sollte aber nicht nötig sein.

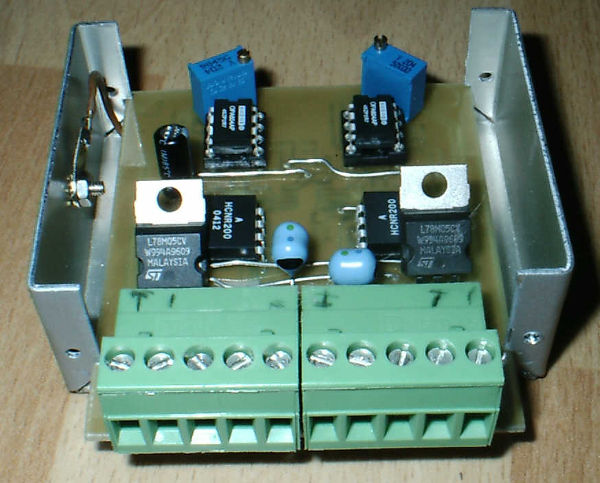

Die Spannungsversorgung kann über ein einfaches Steckernetzteil erfolgen. Die Platine passt in ein kleines TEKO Aluminiumgehäuse.
