Halogenadapter für Xenon-Lampenhaus

Der Betrieb der XENON Lampe ist im Heimkino nicht immer gewollt oder möglich. Der Eine scheut den großen Lampengleichrichter der im Weg rumsteht, der Andere die Stromrechnung. Oftmals ist eine Bogenlampe auch einfach zu hell für die kleine Heimkinoleinwand. Eine Halogenlampe im Heimkinoprojektor ist einfacher zu handhaben. Dafür ist das Bild dann nicht mehr so toll aber das ist eine andere Diskussion.

Wer eine Halogenlampe in seinen Projektor einbauen möchte hat zwei Möglichkeiten: entweder er entsorgt das ganze Lampenhaus und baut etwas Kleineres dran, oder er baut die Halogenlampe in das große Lampenhaus ein. Letztere Weg ist zu bevorzugen, da das optische System nicht verändert wird und man so eine sehr gute Lichtausbeute erhält. Außerdem sieht der Projektor mit großem Lampenhaus schöner aus und man kann jederzeit wieder auf Xenon umstellen.

Es muss also ein Adapter her der die Halogenlampe im Lampenhaus fest hält. Es gibt wieder zwei Möglichkeiten: kaufen oder basteln. Gekauft kostet er beim einschlägigen Versandhandel 79EUR. Gebastelt unter 10EUR, also frisch ans Werk.

Wir gehen mal von der bekannten 36V 400W Stiftsockellampe aus. Dafür brauchen wir zuerst einen Sockel. Ein einfacher Keramiksockel kostet im Baumarkt so 2-3EUR. Wer keinen Baumarkt in der Nähe hat sei auf den Versandhandel (Reichelt, Conrad) verwiesen. Es gibt verschiedene Versionen. Wichtig ist, das der Sockel Löcher hat wo man ihn flach festschrauben kann, so das die Lampe senkrecht steht. Diese Sockel sind qualitativ oft nicht so toll, tuns aber.

Natürlich gibt es bessere Sockel. Für anspruchsvolle Kinofreunde empfehle ich die Sockel der Firma Kurt Albert Röhr in Berlin. Die überleben noch den Projektor, sind aber auch recht teuer. Wen das nicht stört findet hier sicherlich das Beste. Auch sehr schön sind die von Bender&Wirth.

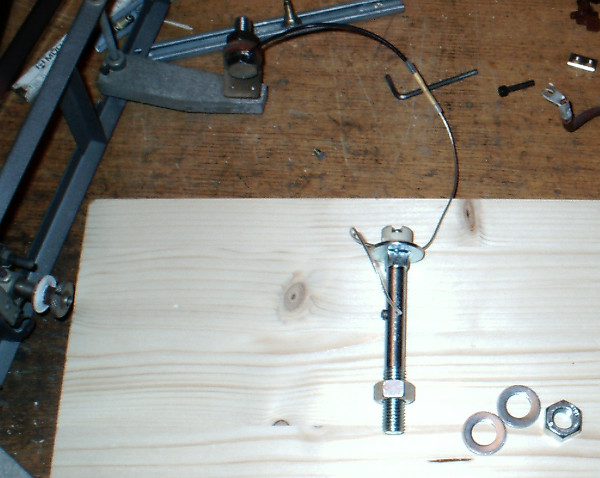

Dann kaufen wir noch eine Schlossschraube M12*100 mit zwei Scheiben und zwei Muttern, dazu zwei kleine Schrauben M2x15 mit zwei Muttern. Das wars auch schon.

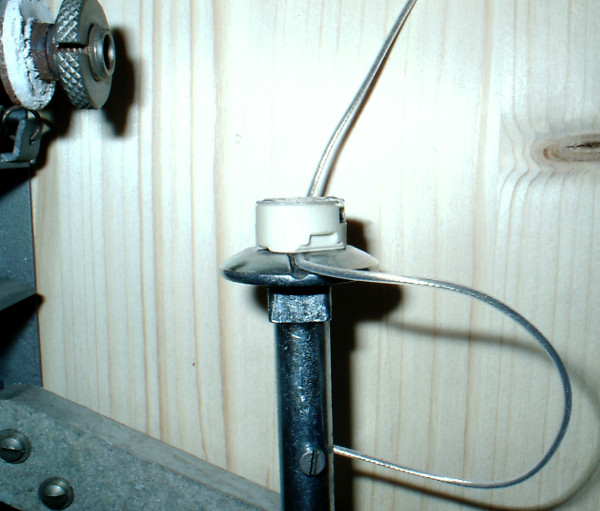

Zuerst wird der Schraubenkopf oben flach gefeilt solange bis sich eine ebene Fläche ergibt, die groß genug ist das der Sockel flach aufliegt. Der Sockel hat mindestens zwei Bohrungen. Diese werden auf den Schraubenkopf übertragen und gebohrt. Dann wird der Sockel mit zwei M2 Schrauben festgeschraubt. Kommen die Kabel unten aus dem Sockel heraus, so wird vorher noch ein Spalt in den Schraubenkopf gefeilt, wo das Kabel durchgeführt werden kann wie man im Bild ganz oben sieht.

Die Schraube wird nun mit zwei Muttern und zwei Scheiben am unteren Halter für die Xenon Lampe festgeschraubt.

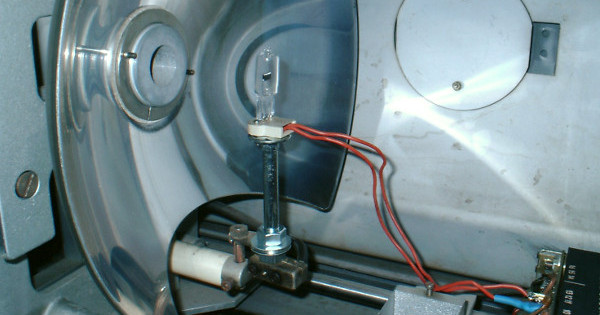

In allen Xenon Lampenhäusern wo die Lampe unten durch ein Blech gesteckt wird kann die Schraube so befestigt werden. In anderen Lampenhäusern wird der Xenonkolben unten zwischen zwei Metallblöcken festgeklemmt. Hier kann man einfach das Gewinde einspannen wie im Bild unten. Die optimale Höhe findet man durch ausprobieren. Der Glühwendel der Halogenlampe muss auf gleicher Höhe mit der Spiegelmitte liegen. Ist die Schraube zu kurz kauft man eine längere und fängt vorne wieder an. Man kann es aber auch vorher messen. Eingebaut sieht das dann so aus wie unten rechts.

Die Kabel des Lampensockels werden im einfachsten Fall direkt mit dem Transformator verbunden. Man kann sie aber auch mit dem Xenonhalter verbinden, wie im ersten Bild ganz oben. Dann kann die Stromversorgung über die original Anschlüsse des Lampenhauses erfolgen. Das eventuell eingebaute Zündgerät stört hierbei nicht. Nur der 220V Anschluss muss unbedingt abgeklemmt werden

Viel Spassbeim Basteln und immer gut Licht.
